Здравствуйте.
Уточните пожалуйста заводские номера плат 2С42М, SB-893M, версии ПО.
На каком станке проводится модернизация? Станок был в исправном состоянии до модернизации?
Как именно проявляется потеря координат? Совпадает ли индикация на БОСИ с реальной координатой?

2с42м №130 ПО 1.3.17 ,SB-893M №18 ПО 1.1.12 .

Станок 16А20 три станка ведут себя одинаково.

На экране кординаты не совпадают с реальным положением осей, вовремя движения иногда перестаёт считать.

При обнулении оси X ось дрожит, а Z дёргается на месте в пределах 10 мм. Z идёт на обнуление рывками. при установки старых плат SB-893 эта проблема уходит.

Проверить работоспособность платы SB-893M можно следующим образом. Включите стойку при выключенных приводах. Выйдите из математики (кнопка HALT). Войдите в наш режим настройки согласно руководству. Войдите в режим диагностики SB-893 (пп. 4.4.8 Руководства). Проверните вручную какую-либо ось или шпиндель. На один полный оборот индикация должна измениться на учетверенное количество импульсов на оборот без учета десятичной точки (если датчики на 2500 импульсов, то индикация должна измениться на 10000).

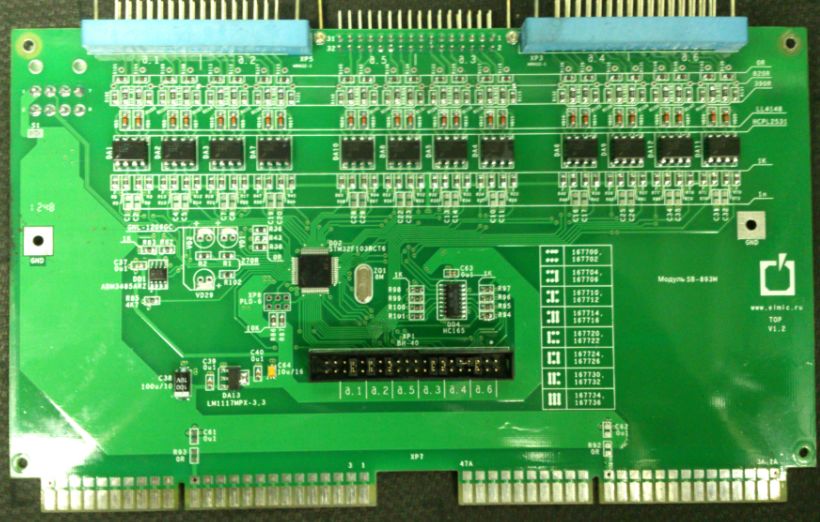

В различных партиях плат у нас были варианты сборки, теоретически могущие влиять на помехозащищенность. Если это возможно, сфотографируйте плату со стороны установки компонентов (там где процессор) и вышлите нам фотографию.

Фото

Судя по фото плата с последними модификациями, проблем быть не должно.

В дополнение к предыдущему посту, проверьте пожалуйста работоспособность инетрфейса. При работающем станке в любом режиме (желательно во время дерганий) нажмите клавиши "FDH". На экране отобразится таблица. Должно увеличиваться количество обменов. Количество таймаутов и ошибок должно быть ноль. Допустимы единичные ошибки. Выход - "СПЕЦ".

Ошибок и таймаутов нет. При обнулении ноль метку находит раза  с пятого .

У вас одна плата SB-893M?
Какие привода установлены на станке? Какие датчики?

С вами можно связаться по телефону, указанному в личных данных?

Плат штук 5, три на проблемных станках. Привода болгары, датчики ВЕ и ЛИР.

Связаться можно .

Входа и прошивку отправил на почту.

Здраствуйте.

При установки старых плат цап и новой 893 проблема не уходит,

при установки новой 893м и старых 893 при подключении кабеля связи к 893м перестаёт видеть датчики подключённые к 893 платам.

То, что при установке новой SB-893М и старых SB-893 перестает видеть датчики, подключенные к SB-893, объяснияется скорее всего тем, что с нашей платы Вы не убрали перемычки, задающие адрес. В этом случае наш модуль 2С42М вообще не обращается к платам по родной шине.
Мы исследовали работу математики 00046-04 (2Р22) в лабораторных условиях. По всей видимости, при выходе оси в ноль математика вообще не обращает внимание на датчики обратной связи. В ЦАП записывается число, соответствующее определенной скорости перемещения и не изменяется до наезда на концевик замедления не зависимо от положения датчика обратной связи (даже при отсутствии датчика). Т.е. пока мы не смогли увидеть проблему у себя. Сейчас мы ищем аналогичный станок для дальнейших исследований.


После обновления прошивки модуля SB-893M конфигуратором v1.52 дёргание осей при обнулении станка прекратились, потерь кординат тоже за время проверки не наблюдалось.

Спасибо за поддержку.
