модернизация станка 16Б16Ф3 с чпу 2с42

Ответов: 22 [Последнее]
anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

На станок 16б16ф3 был установлен модуль 2с42м и ПУ 2с42 работает без нареканий, остались субблоки:

900-6шт, 475-2, 452-1, 449-2, 453-1, 455-1, 457-4шт, подскажите пожалуйста какие модернизированные субблоки нужно купить у вас, чтобы полностью уйти от имеющихся.

admin
Оффлайн
Регистрация: 18.01.2010
Место проживания: Беларусь, Могилев

900-6шт - надо 2 шт SB-069М
475-2шт- надо 1 шт SB-475М
449-2шт- надо 1 шт SB-449М-2
457-4шт надо 1 шт SB-457М
452,453,455 будут не нужны

При приобретении полного комплекта плат кабель для их соединения идет в комплекте.

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

И еще тогда вопрос: какие и сколько блоков питания "СН" должны остаться, а также  возможно некоторые трансформаторы будут не нужны?

admin
Оффлайн
Регистрация: 18.01.2010
Место проживания: Беларусь, Могилев

Для питания плат достаточно  одного блока питания на 5В, и одного на +-12В для питания родного БОСИ.
Если использовать Модуль SB-457M то ему также необходимы +-12В, но в Вашем случае он не используется.
Также для запуска блоков питания надо будет установить перемычки на генмонтажке.

ic002
Оффлайн
Регистрация: 15.11.2012
Место проживания: Украина

  Если есть такая острая необходимость поддержать и модернизировать ваши системы ЧПУ , то помимо самой модернизации соответственно необходимо разработать постпроцессор , чтобы полноценно пользоваться быстрым и качественным программированием. Разработаю постпроцессор для вашей стойки ЧПУ для известной САМ системы FeatureCam , которая зарекомендовала себя , как система довольно гибкая , оперативная и легкая в использовании быстрого программирования.

http://cnc-space.com.ua

Гость

  Получил модули SB-069М, SB-475М, SB-449М-2, SB-457М, кабеля для подключения в комплекте не оказалось, возник вопрос в подключении питания: для них каждому необходим блок питания на 5в или можно подцепить их на один блок и что означает -24В станка? И еще вопрос расстановки перемычек: как узнать на каком порту какой адрес. Возможно по подробнее объяснить про подключение? Заранее благодарен.

admin
Оффлайн
Регистрация: 18.01.2010
Место проживания: Беларусь, Могилев

Кабель в комплект поставки добавляется при приобретении полного комплекта для модернизации 2С42. Вы вероятно брали модуль 2С42М и внешние платы в разное время. У Вас должны быть разъемы для сборки кабеля.
Блока питания на 5В достаточно одного, питание берется с Модуля 2С42М
Распайка кабеля приведена на стр 37 руководства.
-24В это общий провод станка.
Как выставить адреса портов описано в руководствах на соответствующий модуль. Сами адреса можно выяснить по перемычкам на старых платах или в руководстве УЧПУ.

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

-24В станка - это тот который идет на каждый пускатель?

ВладимирПромАвто
Оффлайн
Регистрация: 13.08.2012

-24 В - контакт 3,4 верхней генмонтажной платы (станочная магистраль). +24,-24В вырабатывает блок питания СН-11М.
Если вы запитываете наши платы от генмонтажки, то дополнительно -24В можно не подводить.

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

Ни где не могу найти описание субблоков ( расстановку перемычек по соответствующим адресам) 900, 475, 457, 449. Подскажите где взять если кто-нибудь знает?

ВладимирПромАвто
Оффлайн
Регистрация: 13.08.2012
SB-900

Адрес   Перемычки
167602  X2:2, X2:15
        E1:1, E1:3
167604  X2:8, X2:14
        E1:1, E1:3
167606  X2:4, X2:13
        E1:1, E1:3
167610  X2:5, X2:12
        E1:1, E1:3
167612  X2:6, X2:11
        E1:1, E1:3
167614  X2:7, X2:10
        E1:1, E1:3

SB-475

Адрес      Перемычки на розетке X1
167630,    7,10
167632

167634,    8,9
167636

SB-457

Адрес      Перемычки на розетке X4
167700,    1,16
167702

167704,    2,15
167706

167710,    3,14
167712

167714,    4,13
167716

167720,    5,12
167722

167724,    6,11
167726

167730,    7,10
167732

167734,    8,9
167736

Сигнал с датчика     Разъем     Перемычка на розетке X2
ИС1                   X26          1,16
ИС2                   X27          2,15
ИС3                   X29          3,14
ИС4                   X30          4,13
ИС5                   X32          5,12
ИС6                   X33          6,11
ИС7                   X35          7,10
ИС8                   X37          8,9

SB-449

Адрес             Перемычки на розетке X1
167740,                 1,16
167742

167744,                 2,15
167746

167750,                 3,14
167752

167754,                 4,13
167756





anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

С адресами разобрались, спасибо огромное. Не знаем какая частота должна стоять на субблоке sb-457, датчики втм-1м.

ВладимирПромАвто
Оффлайн
Регистрация: 13.08.2012

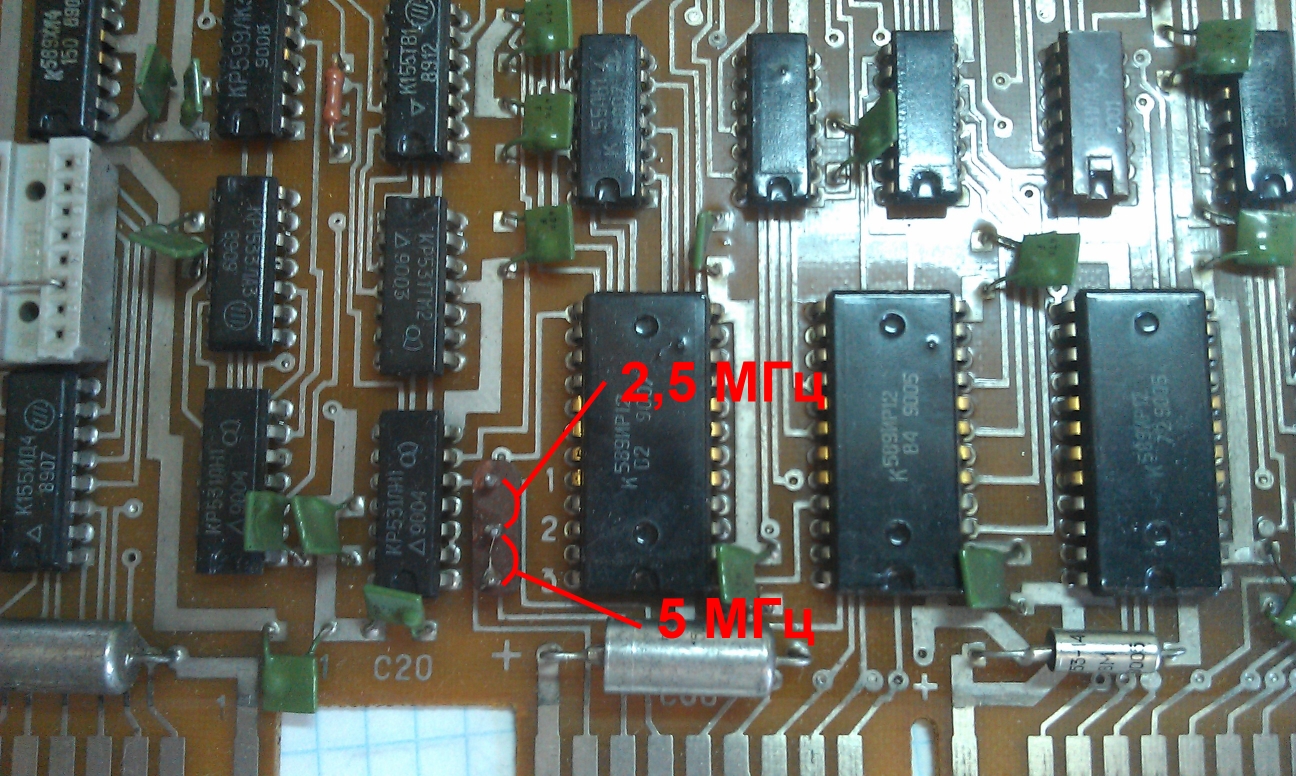

SB-457
Частота        Перемычка на X3
2,5 МГц           1,2
5 МГц             2,3
С ножевого разъема приходит с контакта 41а - 2,5МГц,
с контакта 43а - 5 МГц


Обязательно скачайте с сайта обновленное руководство по SB-457M . Там добавлена информация по правильной установке модуля в стойку.

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

Установили комплект плат, перемычки расставили. Возникла проблема: не видит датчики. Установили старые субблоки 457 - все работает. Расстановку перемычек и установку произвели согласно руководству. Диоды питания и связи с 2с42м мигают  в рабочем режиме. Подскажите где искать неисправность.

ВладимирПромАвто
Оффлайн
Регистрация: 13.08.2012

Давайте проверим все по-порядку.
Проверьте версию ПО модуля 2С42М. Необходимо не ниже 1.3.15. Если это не так, то скачайте с сайта http://elmic.ru/sites/default/files/setup_2C42M.exe программу и обновитесь.
Выставьте один адрес на модуле SB-457M в соответствии с руководством на модуль. Например 167700 на датчик №1 (ИС1).
Подключите SB-457M к генмонтажной плате согласно руководству (на место 29 верхнего ряда).
Поключите SB-457M к интерфейсному кабелю.
Включите стойку в терминальном режиме (в пульте). Для этого при включении нажмите кнопку "HALT" на модуле 2С42М. Если модуль SB-457M настроен и подключен правильно, то на нем должны мигать два светодиода. Проверьте верность выставленного адреса. Проще всего это сделать, подключив к модулю 2С42М компьютер или ноутбук через USB и запустив программу "Конфигуратор модуля 2С42М " (ссылку см. выше). На закладке "Диагностика" в разделе "Периферийная шина" отображается список подключенных устройств и обслуживаемые ими адреса. Там же можно посмотреть статистику обмена. Должно увеличиваться число обменов. Допустимы лишь единичные непериодичные сбои (ошибки или таймауты) в работе интерфейса.
Проверьте при помощи осциллографа прохождение сигналов питания датчиков (sin и cos) от платы Модуля SB-457M до датчика в соответствии с руководством на Модуль и документацией на станок.
Проверьте при помощи осциллографа прохождение измерительных сигналов (ИС) от датчика до платы Модуля SB-457M в соответствии с руководством на Модуль и документацией на станок.
В режиме диагностики Модуля 2С42М (п.4.8.8 руководства) проверьте наличие счета при вращении вала датчика вручную.

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

После прошивки (обновления ПО ) модуль 2с42м перестал "видеть " субблок 069м ( мигает только один светодиод о стабильной работе ). У любого другого модуля в этом же штекере мигают  оба светодиода. В программе конфигуратор модуля он также не высвечивается. На станке перестало работать смазка, привода, резцедержка. При установке старых субблоков 900 все работает. Остальные субблоки поставили старые, рабочие, чтобы исключить еще какие-либо неисправности. Подскажите что делать?

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

Станок заработал, но осталась старая проблема непостоянства выхода в "0" станка, которая решалась регулировкой питания 5В. Сегодня пробовал крутить датчик - не помогло. При каждом выходе в "0" по оси Х положение резцедержки уходило на 0.05...0.1 мм. Суппорт переезжает концевик, т.е. не останавливается на нем жестко, а "катится" произвольно и останавливается где хочет. Подскажите что делать?

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

Сегодня потянули все люфты, завтра будем пробовать обрабатывать. В ноль вроде выходит в одну и ту же точку, но не по концевику.

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

Пробовали точить, размер держит, но появились какие-то поддергивания по оси Z. На 15-ти деталях непонятно, дальше будет видно.

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

Все заработало, спасибо за поддержку!

Гость

Расскажите в чем дело было, как проблемы решили. остальным тоже интересно

anton
Оффлайн
Регистрация: 22.04.2013
Место проживания: г Кыштым

Основная проблема непостоянства выхода в ноль была слабо затянутся гайка на валу поперечной подачи. Все проблемы связанные с платами в основном из-за питания плат, нужно четко выставлять заданный вольтаж. Огромное спасибо разработчикам за техническую поддержку!

Гость

Здравствуйте! Поделитесь, пожалуйста, у кого есть, электросхемами на станок 16Б16 с чпу 2Р22. Моя почта gelicon_rr@bk.ru
