для станка ГФ2171 у нас несколько десятков разных математик. Рекомендую найти старые КС или вспомнить что УЧПУ ранее выводило на экране при старте.

Станок стоит больше 2 лет и уже ни кто не вспомнит что было на экране при включении. Если вас не затруднит, вышлете все что есть. Буду пробывать по одной.

Так не получится. Математик несколько десятков. Проверка всех функций займет месяцы работы. Необходимы хотя бы какие нибудь отправные данные. Дайте хотя бы КС одного банка. Какие нибудь платы памяти остались?

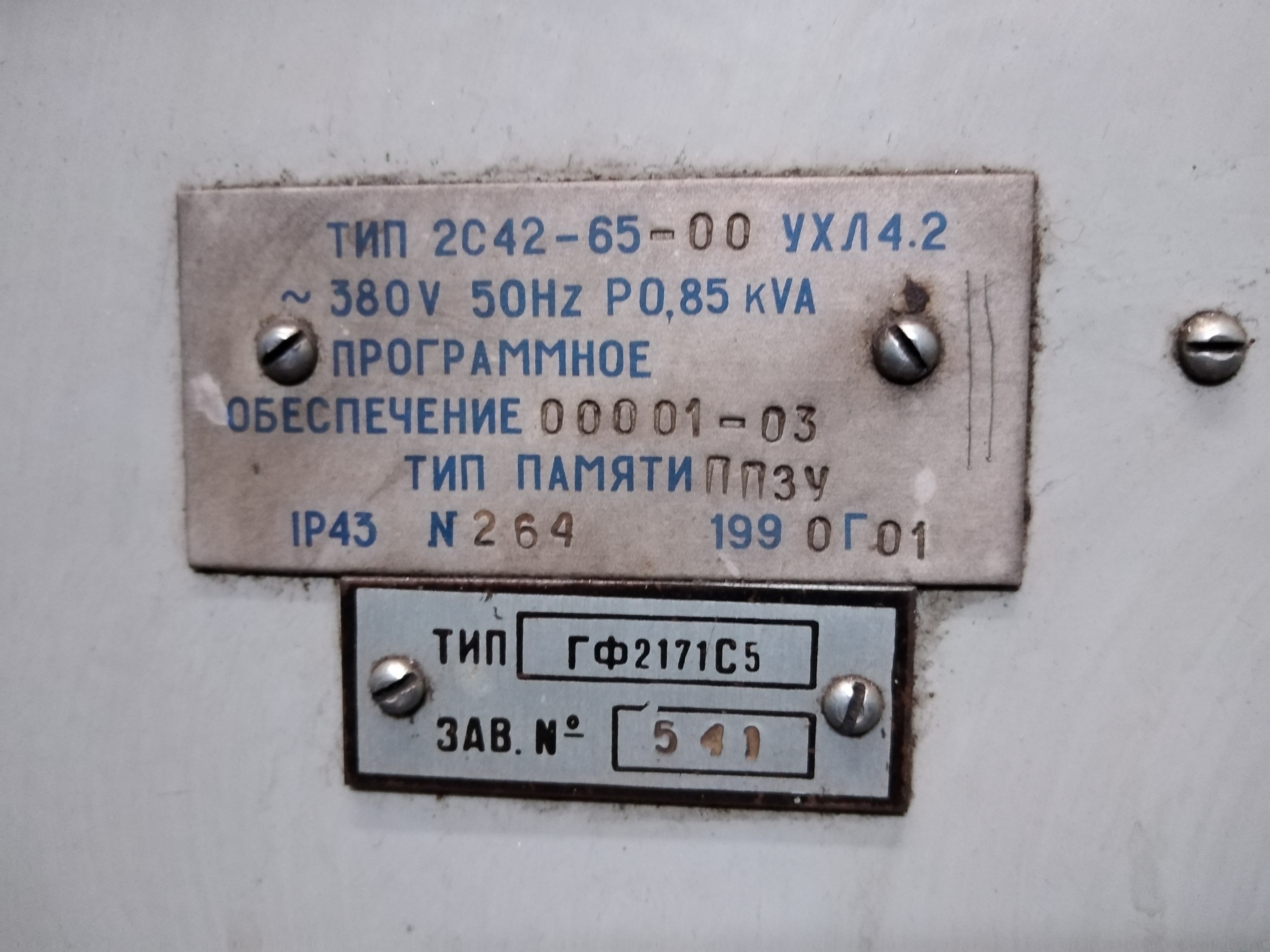

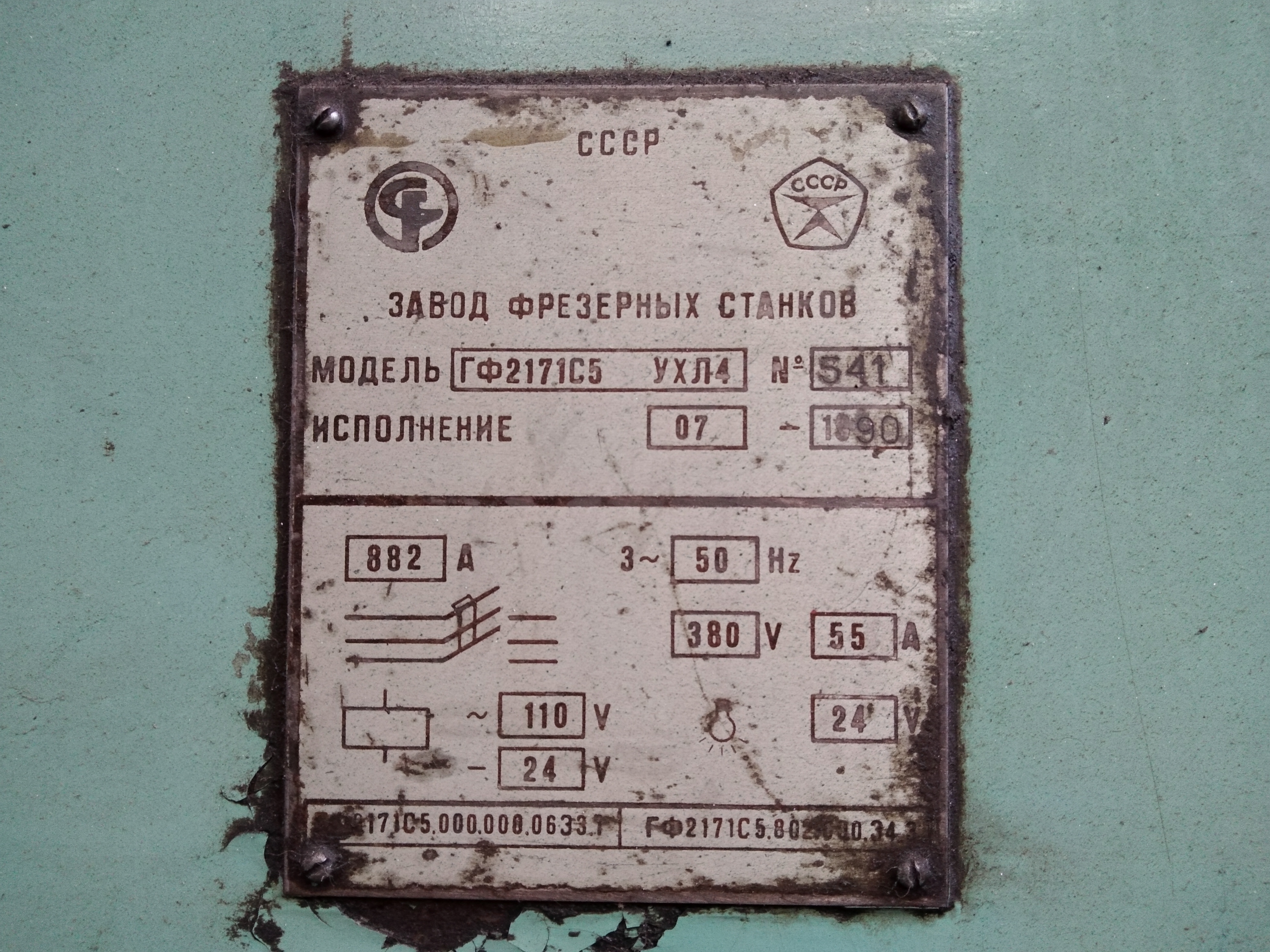

Субблок sb-500 не загружается. Висит заставка КОНТУР Томск и дальше не идёт загрузка. Зайти в диалоговый терминал нельзя. Подключиться к ПК тоже не получается. А станок очень нужен. Единственная информация это шильдики.
На рабочем ПК есть распечатка содержимым банков, но я не знаю от этого станка или от второго нерабочего ГФ с Мезоматиком. Завтра скину вам. Может это поможет разобраться.
Схемы эл/эвтоматики никак не помогут?

Схемы не помогут. Файл от Sb-500 сохранился?

https://yadi.sk/d/gsItftwnm393RA

Здравствуйте

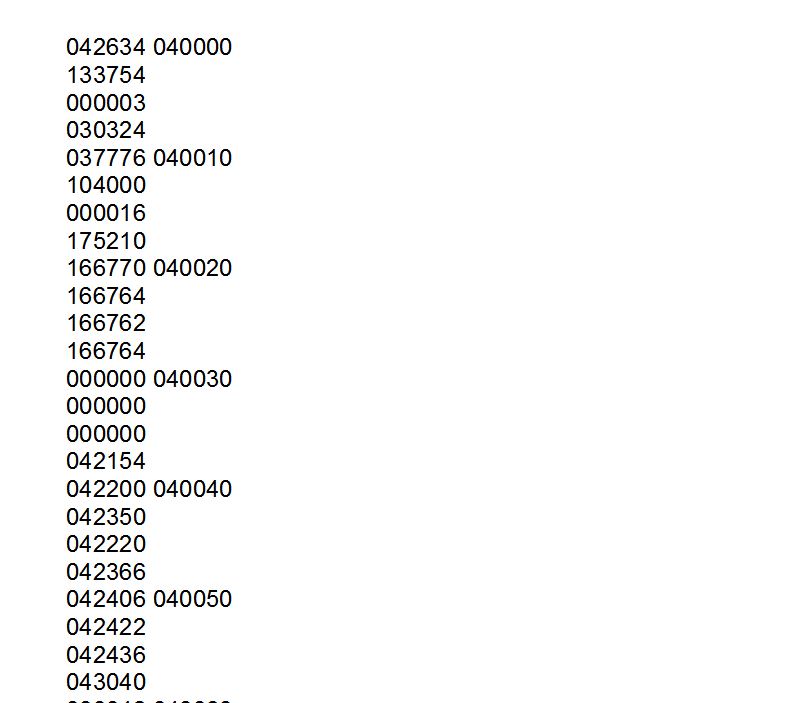

Вы прислали содержимое 4-х банков в текстовом виде:



В таком виде файлы обработать достаточно тяжело. Возможно у вас есть файлы в двоичном виде. Для SB-500 мы такие файлы видели

К сожалению это все что есть. Платы sb-500 серии ставили примерно в 2005 году. Человек который это делал давно уволился и ничего не оставил.

Похоже, что это математика от ГФ2171С3. Конфигурационный файл выслали на почту.


Здравствуйте. В высланной вами математике УП будет сохраняться в ОЗУ модуля или будет стираться при каждом выключении?

Сохранение ОЗУ было только в C5 математиках.

Для сохранения УП воспользуйтесь внутренним модулем памяти на модуле 2С42М. Т.е. перед выключением вы можете сохранить УП, а после включения восстановить УП с модуля памяти. Внутренний модуль памяти встроен на модуле 2С42М, никакого дополнительного оборудования приобретать не нужно. Работа с модулями памяти описана в Руководстве по эксплуатации п.7.

Здравствуйте. Наконец-то смог вернуться к ремонту станка. Загрузил присланное вами ПО на станок. Входные сигналы в режиме DS отрабатываю все как надо. Нет выходных сигналов в режиме DU, кроме готовности ЧПУ. При попытке перемещения по любой из оси, сама ось стоит на месте, на экране увеличивается рассогласование, появляется ошибка 40? и отключается гидростанция.

Остальные платы исправны?

Все праты новые из комплекта 2с42м. Кроме sb475. Но их проверял на токарном с 2р22, всё работало. Также ставил с 2р22 475 на ГФ результат тот же нет выходных сигналов кроме готовности чпу

Похоже не та математика. Посмотрите еще раз, может где -то сохранились файлы, либо на плате остались надписи похожие на КС.

Всё что есть уже вам сообщил. Может всё же пришлёте все прошивки что есть. Буду побывать по очереди. Рано или поздно подберу необходимую.

Смотрите на почте

Спасибо. Завтра попробую и напишу

Здравствуйте. Математика которую вы прислали не подошла...
Раньше когда станок работал при включении были 3 столбика координат. Положение, рассогласование и остаток пути. И была возможность заходить в режимы DS, DU. В матиматиках которые вы присылаете только положение оси, рассогласование и нет DS DU.

Здравствуйте.

Пробуйте еще, отправил на почту

Опять не то...

Здравствуйте. Ещё есть варианты?

Здравствуйте. Варианты еще есть. Отправили вам на почту. Может все-таки есть еще какая-то информация? Может кто вспомнит, что ЧПУ писала на экране при включении?

Здравствуйте. Нет, никто ничего не помнит. Только ,что после загрузки на экране было текущее положение координаты, расогласование и плавающий ноль. В присываемых вами вариантах при включении только текущее положение и рассогласование

опять не то. жду другие варианты

.

Других вариантов нет.
Единственно правильный вариант - этот тот, о котором было сказано ранее. Выяснить старые КС

КС нет возможности узнать. Плата процессора sb-500 не запускается. Поэтому и пришлось менять на 2с42м.Вы же писали что у вас несколько десятков вариантов математики для ГФ. Пришлите всё что есть буду пробывать. За пару дней подберу нужную. Это будет гораздо быстрей чем присылаете по 3-6 вариантов в неделю

У нас нет всех версий математик для ГФ2171.
SB-500 появился значительно позднее родного процессора. Может в нем была записана какая-то новая математика, которой у нас нет.  Попробуйте считать ПЗУ SB-500.

В SB500 записана математика с родного процессора стойки 2с42. Плата не запускается на станке. Постоянно горит надпись "Контур" и дальше не загружается и не выходит в диалог. При подключении к ПК через соответствующее ПО комп не видит модуль. Так что вся надежда на вас.

нашёл фаил конфигурации

 1  0  O  X  Y
  1  1  O  X  Y
  1  2  O  X  Y
  1  3  O  X  Y
  2  X  P  8  Y
  3  X  P  9  Y
  4  X  P  10  Y
  5  X  P  11  Y
  6  0  O  X  Y
  6  1  P  12  Y
  6  2  P  13  Y

Мне данные параметры конфигурации ни о чем не говорят.
Есть возможность отпаять микросхему ПЗУ с SB-500 и прочитать ее на программаторе?

Отпаять то могу, программатора нету

Добрый день. Прошу помочь с прошивкой для УЧПУ 2С42М для станка ГФ2171С5 (ПО ГСПО 2.5748275.00001-03 изм.2). Заранее благодарю

Здравствуйте
Один вариант прошивки отправили вам на почту. Для более точного определения необходимого программного обеспечения необходимо расчитать контрольные суммы банков по адгоритму CRC16. Смотрите статью
