Распайка разъемв CS-1 описана на стр 23 руководства

Спасибо,Буду пробовать.

День добрый!

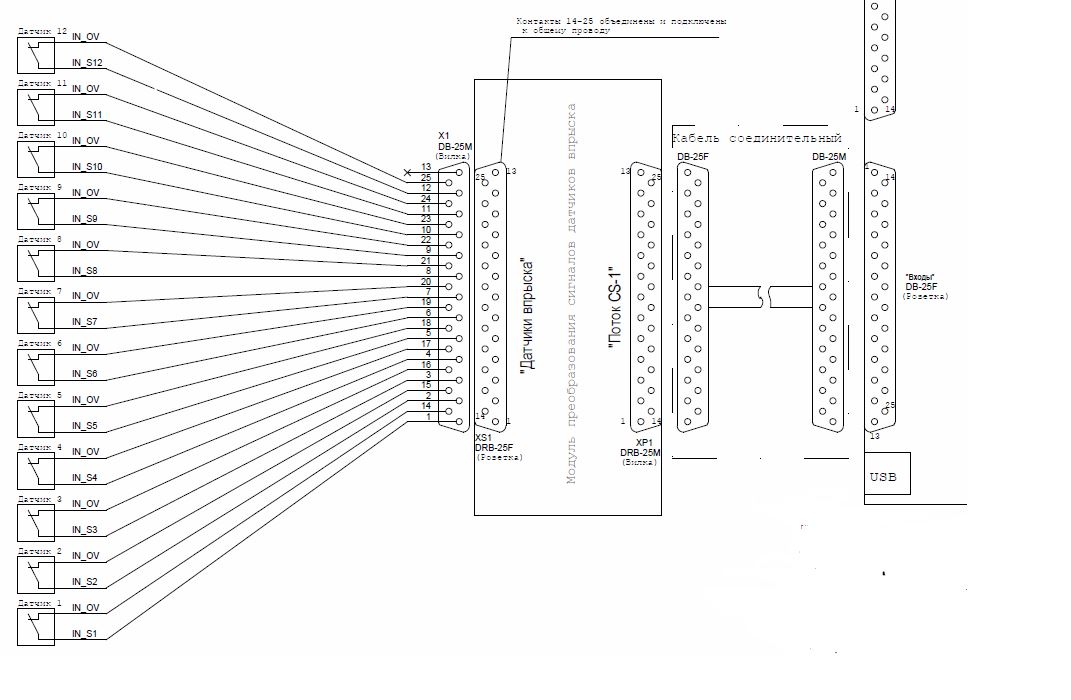

Может у кого есть схема подключения датчиков впрыска к "Модулю преобразования сигналов пьезоэлектрических датчиков"?

Спасибо.

Спасибо!

  Здравствуйте.Подключил,как на схеме,что-то неработает,может надо изменить параметры в частотнике.

    12 контакт не задействуется?

Возможно. Для проверки работоспособности частотника отключите CS-1  и подключите вместо него переменный резистор и две кнопки (пуск влево, пуск вправо). Должно заработать. Если не заработает - необходима настройка параметров частотника.

Здравствуйте.Можно по-подробнее,на какие контакты переменный резистор,и  кнопки, контакты 18,19 соединять с какой клемой?

Отключите CS-1.
переключатель S200 установите как на картинке
На вход 53,55 подлючите батарейку 1,5В. 53+,  55 -
Замкните 18,55
Двигатель должен начать вращаться.
Если не вращается настраивайте параметры частотника

использовать автоматический пуск,позволяет управля преобразователем через клем управления.

s200  1,2вкл,4выкл

Уточните. Это вопрос?


Здравствуйте.Со всеми вопросами разобрался,тему можно закрыть.

S200 это переключатель на частотнике,1-й  и 2-й, в положении on,4-й в положенииoff.

Подскажите пожалуйста, как подключить тахосчётчик на китайском 12PSDW вместо штатного PYBK900 к частотнику ATV32. Что-то не очень понятно, как реализуется переключение направления вращения привода.

https://download.schneider-electric.com/files?p_enDocType=Instruction+sheet&p_File_Name=ATV32+%D0%A0%D1%83%D0%BA%D0%BE%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%BE+%D0%BF%D0%BE+%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B5.pdf&p_Doc_Ref=ATV32_Ruk_ust

стр 45

Переключатель SW1 установить в положение Sink Int
В настройках по умолчанию LI-1  вращение вперед
LI2 - назад
подключите их к пуск влево, пуск вправо

регистры описаны здесь
https://download.schneider-electric.com/files?p_enDocType=User+guide&p_File_Name=ATV32_Programming_manual_EN_S1A28692_03.pdf&p_Doc_Ref=S1A28692


Ещё один вопрос: в параметре 4 (количество импульсов на один оборот, для индуктивного датчика) диапазон настроек 1 - 16 - это максимальный диапазон? В стенде на валу в месте установки штатного датчика, вместо которого удобно поставить датчик CS1, шестерня 60 зубов и если я введу в параметре 60, то считать обороты корректно будет?

Установите параметр 4 в значение 60, все должно корректно работать. Диапазон количества меток на оборот 1-60. В прошивке обновили, а в паспорт еще не успели внести изменения.

Увы, не получилось надёжного считывания индуктивным датчиком с 60 зубьев. Видимо проблема в мелком модуле зуба и относительно небольшом диаметре шестерни. Пришлось засверлить глухое отверстие между зубьями диаметром 9 мм. Хотя это было достаточно геморройно на месте, но вопрос надежной работы датчика решило.

За консультации, все работает без замечаний
