Стойка 2С42-65-50
Пт, 30/03/2018 - 15:47
Здравствуйте.
Собираю информацию для модернизации станка продольно-фрезерный ГФ1982С3.
Как определить конфигурацию памяти (код устройства 2С42-65-50), что бы считать математику.
В данной стойке Блок уставок:
173000 / 000137
173002 / 060000
173004 / 000000
173006 / 000000
173010 / 022200
173012 / 111111
173014 / 147555
173016 / 003666
3 привода, количество входных сигналов 128, Выходных 64, датчики сельсины.
Пт, 30/03/2018 - 17:18
#1
Здравствуйте.
С 2С42-65-50 не сталкивались. Там стоит процессор МС1201?
Можно просто посмотреть перемычки на платах ПЗУ и ОЗУ и по ним определить, какие банки используются. Или вышлите фото плат нам, мы посмотрим.
Пнд, 02/04/2018 - 15:12
#2
Да, процессор МС1201

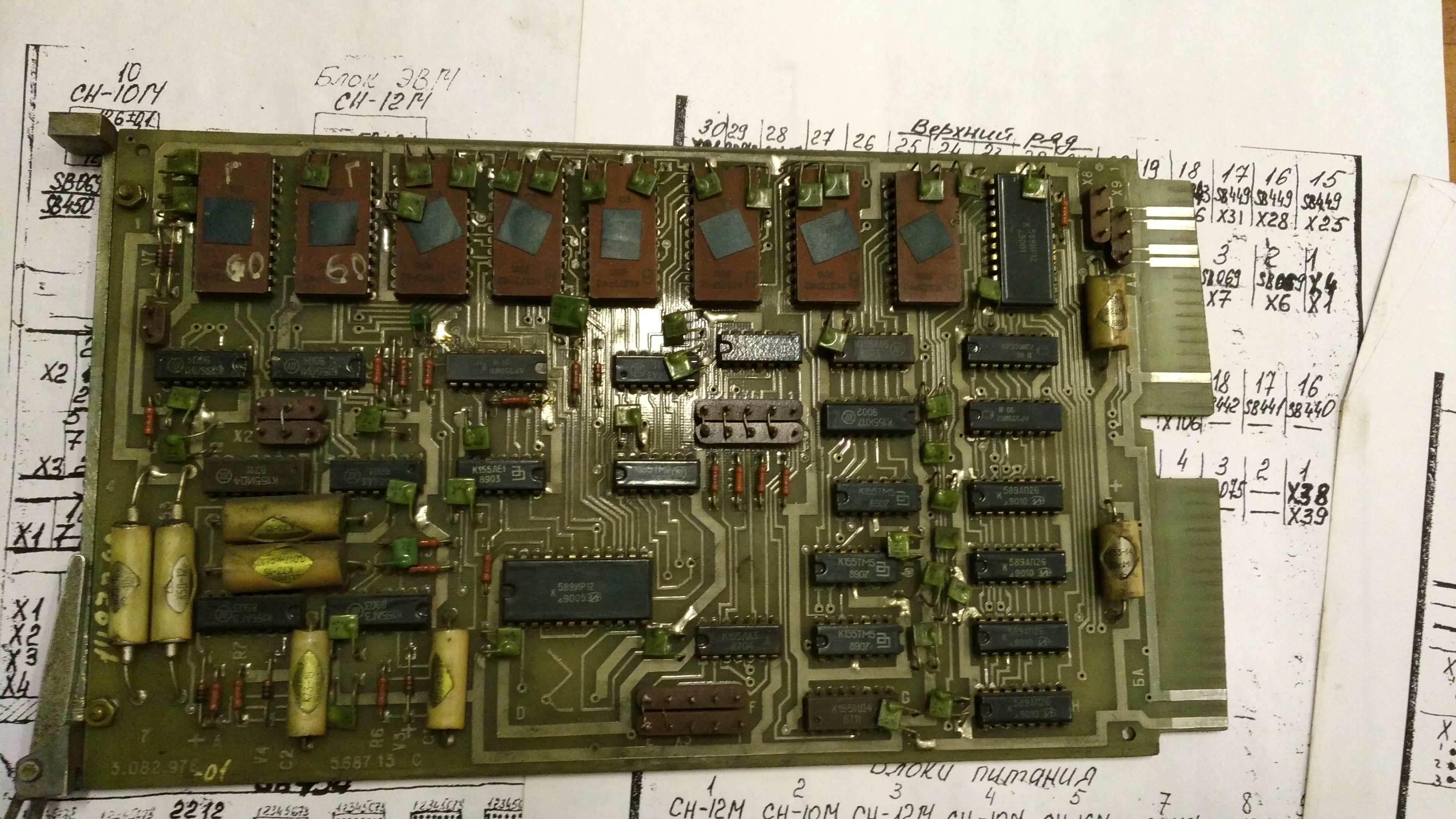

X8_SB978 перемычки: X1: 2 c X2: 2; X3: 4-7, 5-6; X6: 2-9, 3-8, 4-7, 5-6.

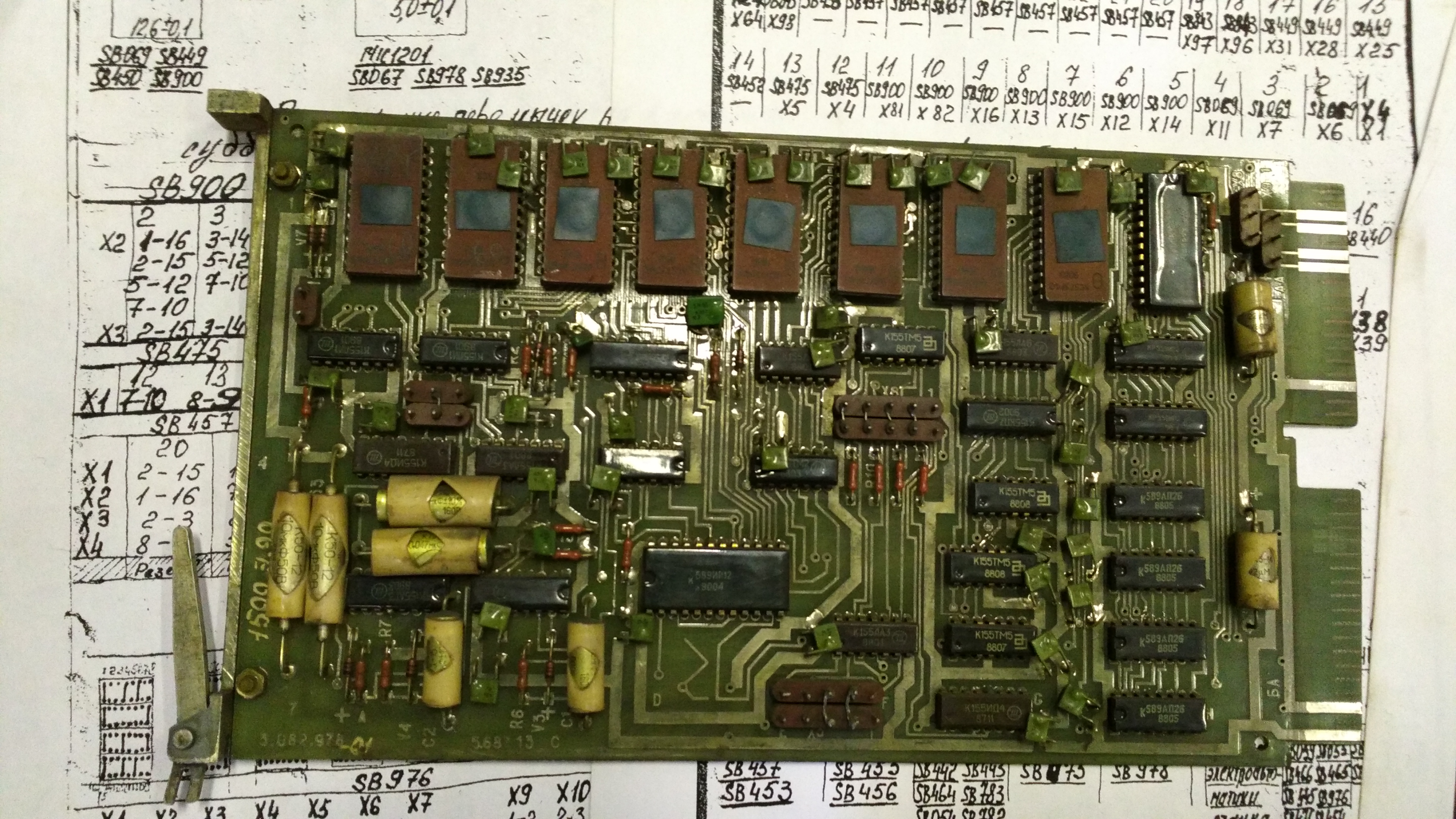

X6_SB978 перемычки: X1: 2 c X2: 2; X3: 2-9, 3-8; X6: 2-9, 3-8, 4-7, 5-6.

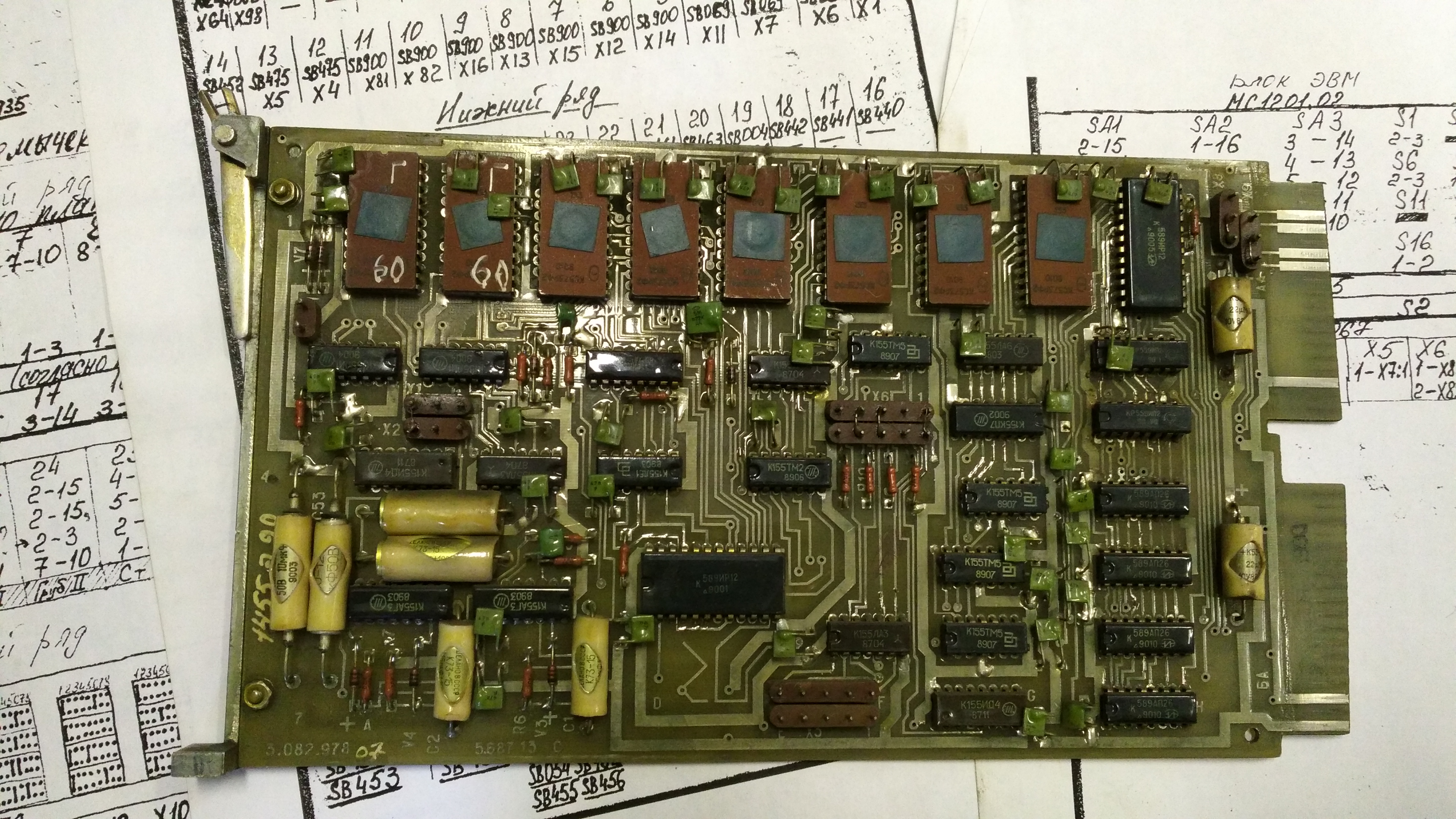

X6_SB978 перемычки: X1 и X2: 3-3; X6: 1-10, 3-8, 4-7, X8: 2-3; X9: 2-3.

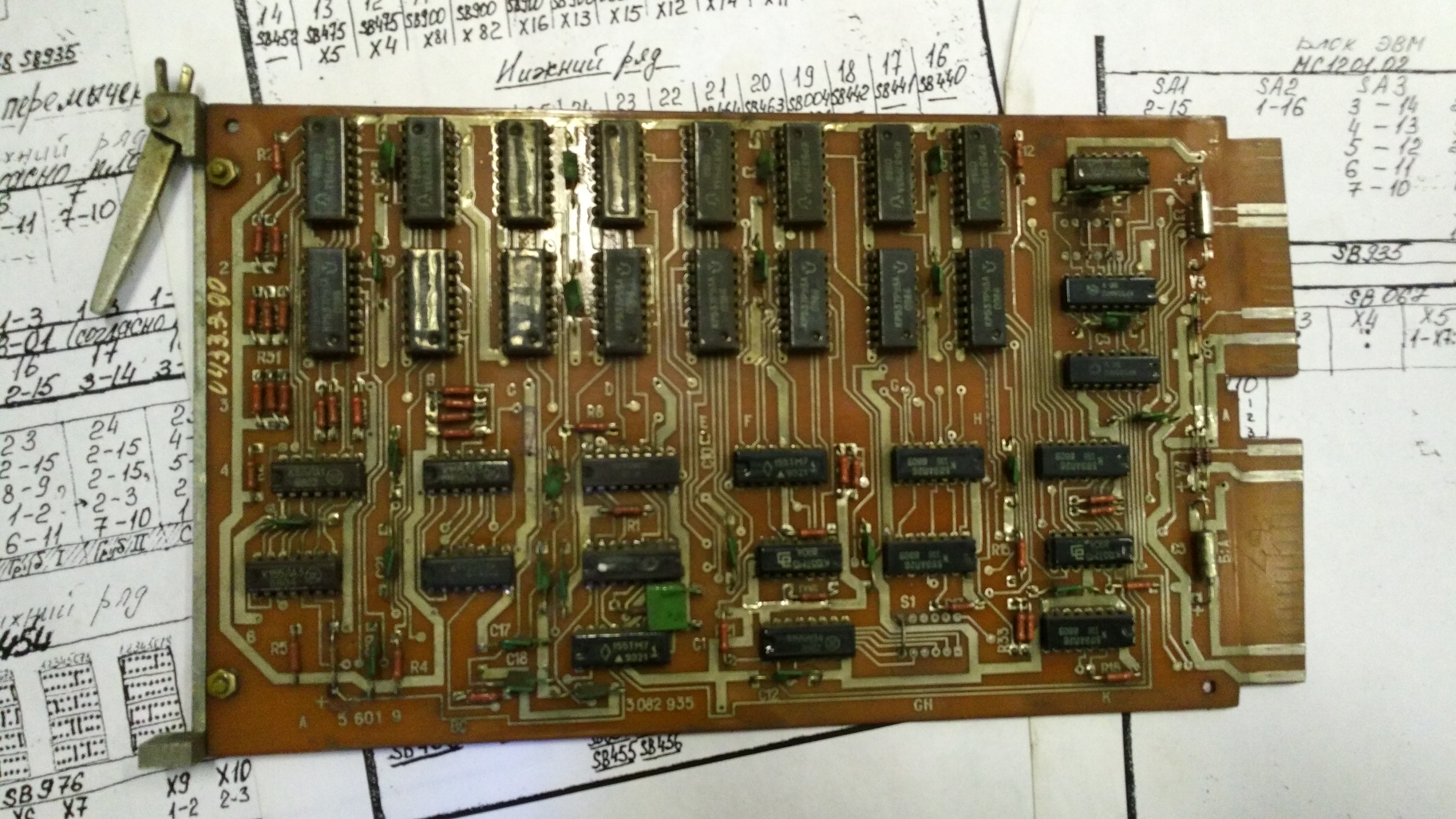

X9_SB935 перемычки: S1: 6-7; S2 2-11, 4-9.
X5_SB067 перемычки: X5 и X7: 1-1; X6 и X8: 1-1_2-2; X9 и X10: 1-1_2-2_3-3.
Пнд, 02/04/2018 - 18:21
#3
Здравствуйте.
В нашем списке конфигураций это конфигурация № 1.
