Безмензурочный блок измерения «Поток PF»

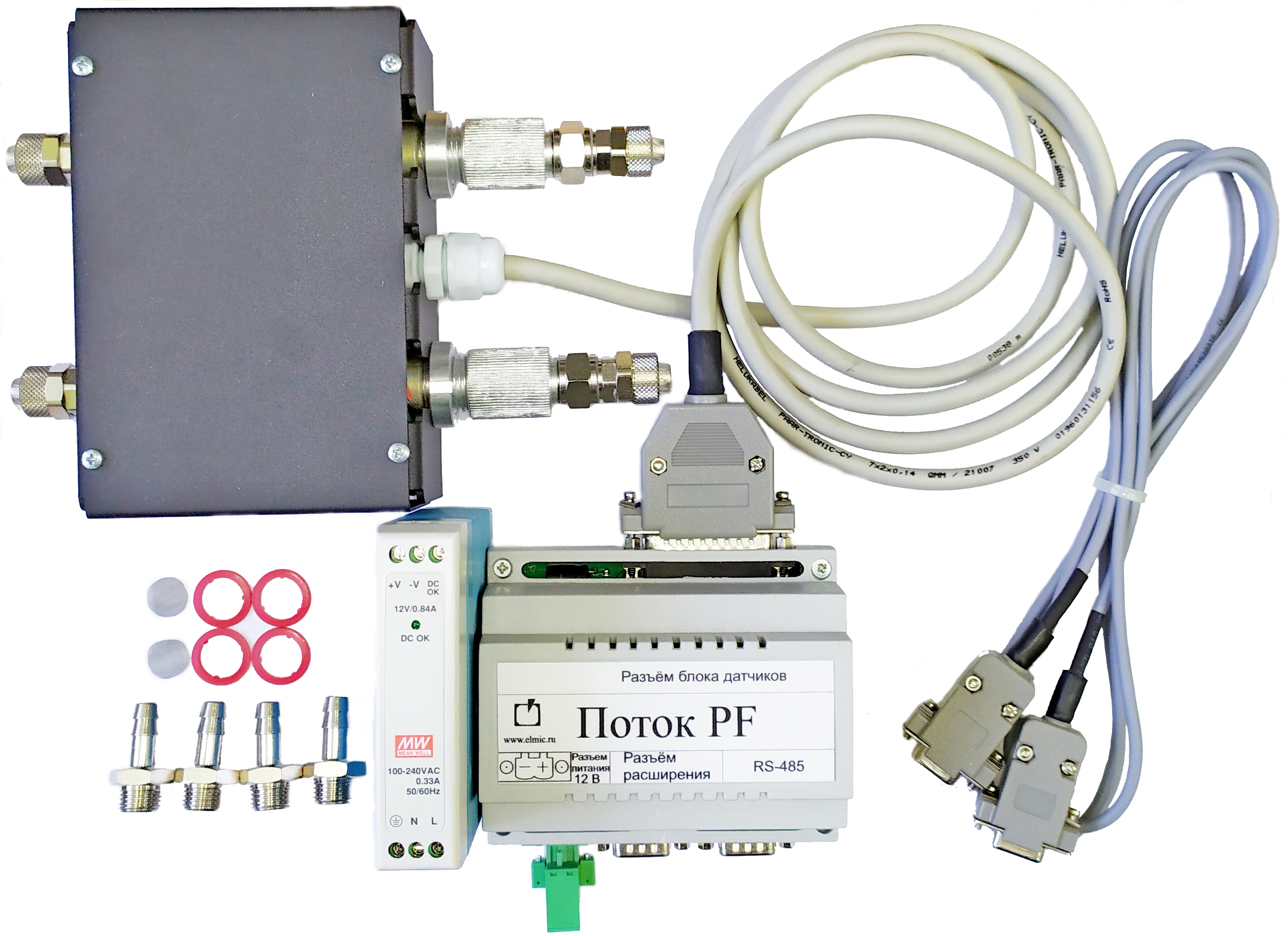

Блок "Поток PF" (датчик и блок)

Безмензурочный блок измерения «Поток PF» предназначен для измерения скорости потока тестовой жидкости при проведении диагностических тестов топливных насосов высокого давления Common Rail (ТНВД CR) на стенде совместно с блоками управления серии «Поток CR» и «Поток CP».

Скачать Руководство по эксплуатации Вы можете в Центре загрузки.





Устройство обеспечивает:
- измерение потока тестовой жидкости в прямой и обратной линии;
- измерение температуры потоков тестовой жидкости;
- измерение частоты вращения двигателя насоса;
- коммутацию внешних нагрузок;
- возможность производить индивидуальную калибровку датчиков;
- проведение диагностики ТНВД CR в автоматическом режиме.

Питание электронного блока осуществляется от 12В постоянного тока (устройство поставляется в комплекте с блоком питания 220/12В).

Таблица 1 - Технические характеристики устройства
Наименование Значение
Напряжение питания электронного блока 12 В
Потребляемая мощность, не более 6 Вт
Количество каналов измерения 2
Тип измерительных датчиков OVAL LSF45
Максимальная измеряемая производительность насоса 500 л/ч
Точность измерения скорости потока
от 15 до 500 л/ч составляет ±1%
от 1 до 15 л/ч определяется индивидуальной калибровкой датчиков

Таблица 2 - Комплект поставки безмензурочного блока измерения «Поток PF»
Наименование Количество, шт.
Блок электронный 1
Блок датчиков 1
Блок питания 220/12 В 1
Информационный кабель 1
Штуцер 4
Комплект сеток для защитных фильтров 1
Руководство по эксплуатации 1


 Блок измерения «Поток PF»
