Здравствуйте, Владимир.
Проверьте работу по шине без математики. Выйдите в терминальный режим (кнопка HALT) и позаписывйте / посчитывайте по адресам плат SB-475. Также проверьте считывание с плат входов. Очень похоже на проблемы по генмонтажке.

Здравствуйте, Владимир! Считывание с входных плат происходит нормально. Используется 4 входные платы (разъемы Х3и Х8). Считывание по координатам Х.Y и Z  нормальное. Выходные разъемы Х1(На SB-475- X4).  Входа и выхода аналогичны электроавтоматике 2Е450Аф30. Завтра проверю выходные  сигналы, начиная от платы. У меня идея загрузить ПМО 2Е450АФ30 и проверить выходные сигналы. Этим я исключу ошибку ПМО. Все ПМО 2Е450АФ30 при  ошибке в содержимом

ППЗУ не выходят в рабочий режим, что не скажешь о ПМО 16А20Ф3С32 (выходит в рабочий режим и работает с ошибками).

Как работает ПМО МС я не знаю.

Переставлю модуль на другое место.

Посылаю файл математики, который вы прислали.

Добрый вечер, Владимир. Была неисправна плата SB-475/

Добрый вечер, Владимир. Никак не могу запустить станок. Сейчас по команде G25Z  по координате Z не выходит на ноль, едет на - до аварийного конечника. По X и Y выход нормальный, езжает  на + , доезжает до конечника нуля, остнавливается и потом съезжает и останавливается и сбрасывает показания (обнуляется).По входам и выходам все нормально, все нонечники работают. В ручном режиме все работает. Z двигается нормально и в преднаборе (кадр). Нет только выхода в ноль.

Добрый вечер, Владимир. Никак не могу запустить станок. Сейчас по команде G25Z  по координате Z не выходит на ноль, едет на - до аварийного конечника. По X и Y выход нормальный, езжает  на + , доезжает до конечника нуля, остнавливается и потом съезжает и останавливается и сбрасывает показания (обнуляется).По входам и выходам все нормально, все нонечники работают. В ручном режиме все работает. Z двигается нормально и в преднаборе (кадр). Нет только выхода в ноль.

Здравствуйте.

Если я верно понял, то у Вас выход в ноль по Z осуществляется в неправильном направлении? Направление выезда определяется битом в константах блока уставок. Вы нам когда-то оправляли файл с описанием этих констант. Розетка Х3, контакты 2-15. Адрес 173010, вес бита 2^2.

Здравствуйте, Владимир. Уставки я оставил ваши, которые   вместе с математикой. По адресу 173010/66600. Согласно описания констант направление выезда X Y Z  на +.  После Нового года проверю все уставки согласно заводской документации. Если у Вас коды ошибок для оператора, то вышлете пожалуйста или  дайте адрес наладчиков, которые модернизировали этот станок.

Здравствуйте.

Ответил на почту.

Добрый день, Владимир! Я сейчас модернизирую МС12 250М1-2, а 2Е450Аф30.

Координатно-расточной мод. 2Е450АФ30 я модернизировал раньше.

Доброе утро, Владимир!

Я почти кончил модернизацию МС12-250М1-2. Столкнулся с проблемой.  Не сохраняется УП в ОЗУ. Оба режима ( при выключении и при ручном режиме) не работают. При выключении УЧПУ программа не сохраняется.

Здравствуйте.
А до модернизации УП сохранялись? Мы делаем все пространство ОЗУ (кроме банка 0) энергонезависимым. Но математика должна поддерживать эту возможность.

Здравствуйте, Владимир! Спасибо.

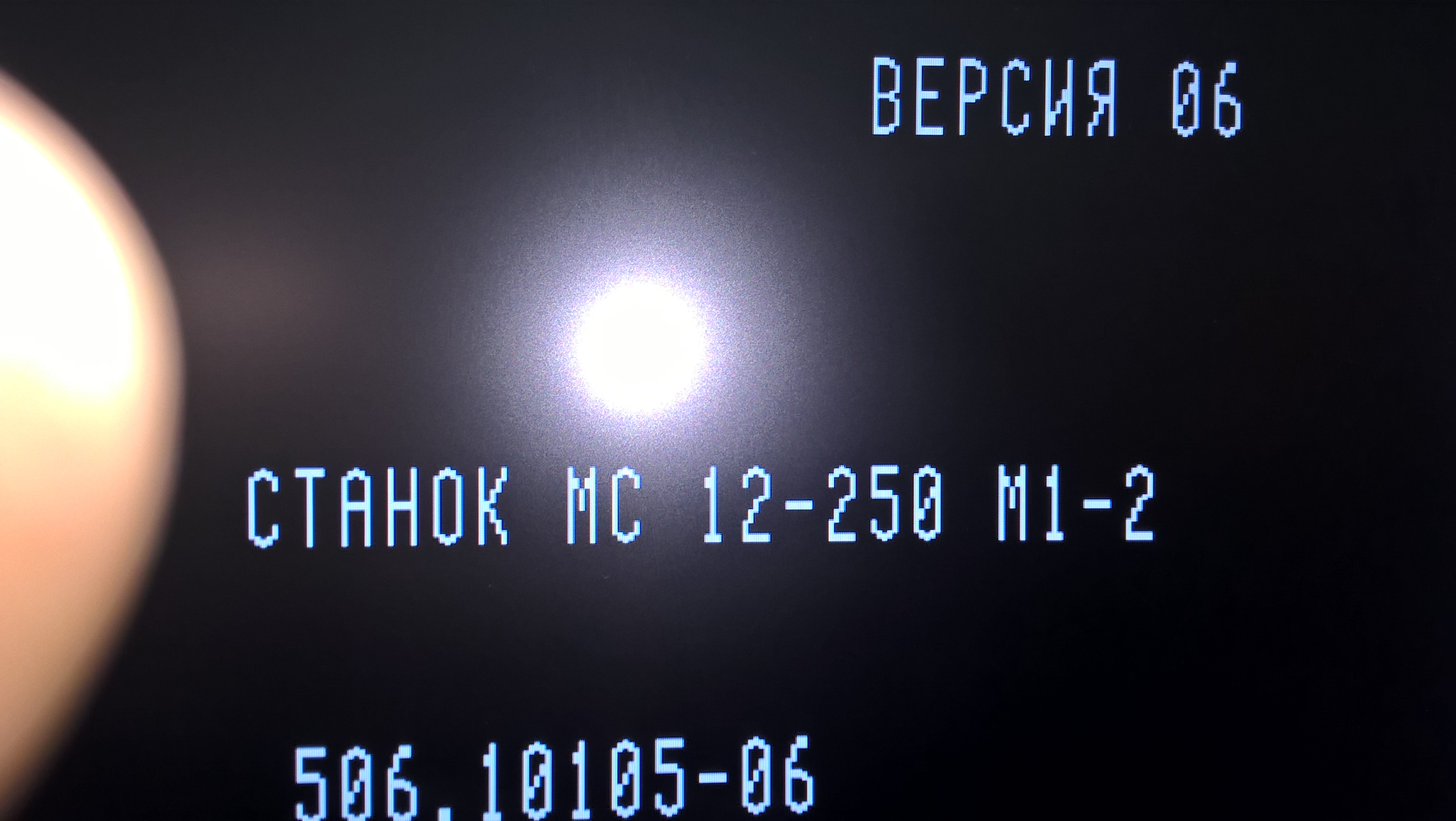

ПМО МС12-250 М1-2  506.101.05-06 (версия  06) предусматривает сохранение информации  в банке 6/0. Там сохраняются плавающие нули, корректора инструментов  и другая привязочная информация.

ТП вводятся в в банки 1/0, 1/1,1/2,1/3. И не сохраняются.  И понял,  ПМО не позволяет.

Вспомнил, как на ГФ2171 С5 пытались  поставить субблоки SB-935 в 1 банк, набрав на переключателях № банка 1/0. ТП вводилась, но не сохранялась.  Также ПМО  стирала программу.

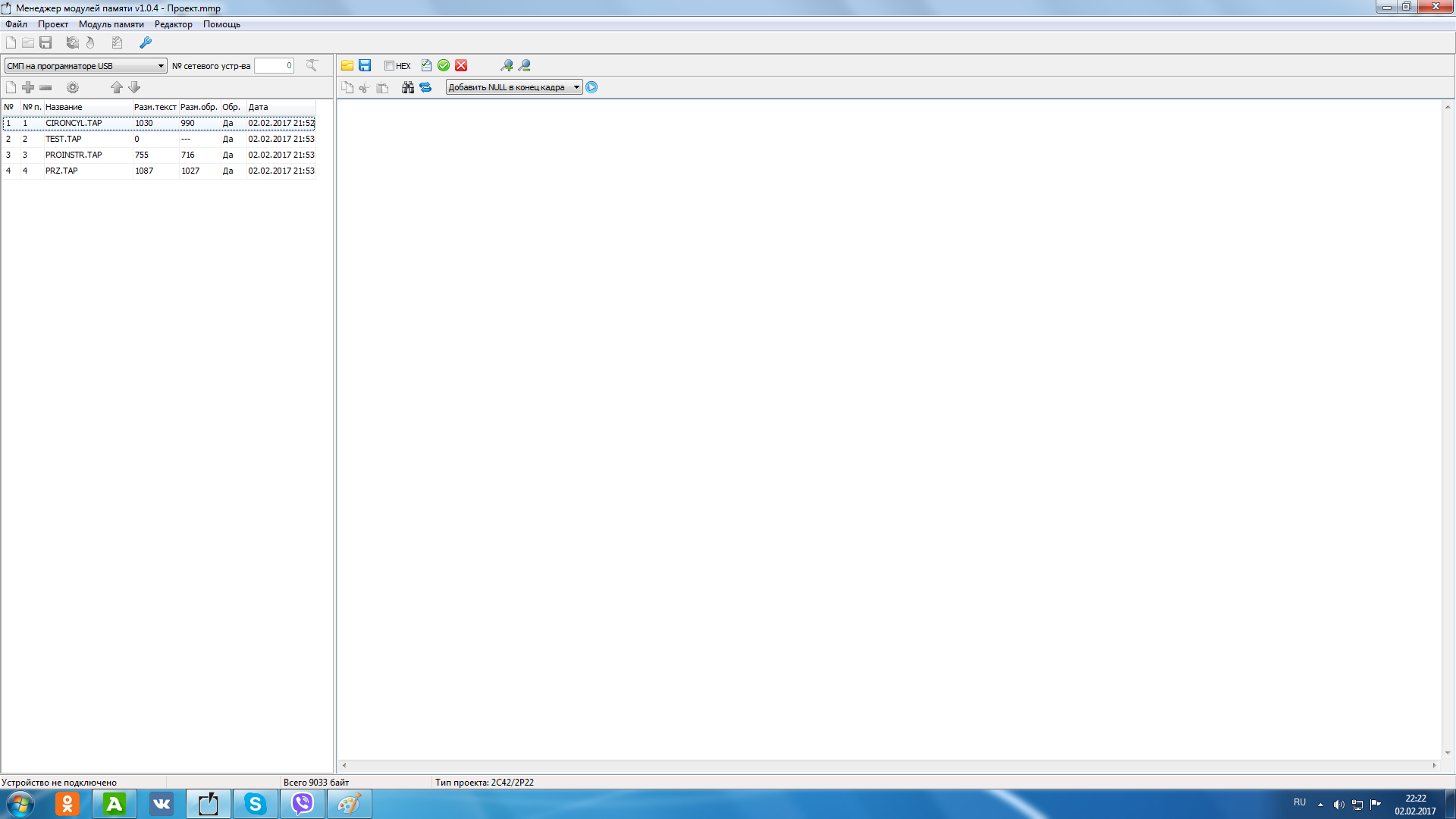

Здравствуйте, Владимир! Станок я сделал. Заказчик задает вопросы по манеджеру модулю памяти. Выгруженные из памяти УЧПУ ТП программы не отображаются справа в окне. Их просмотр и редактирование невозможно.

Вид программы

Здравствуйте.
Сохраните образ СМП в файл (меню "Модуль памяти" - "Прочитать образ из МП"). Вышлите полученный файл нам на почту.
