Исполнение "2С42М
Ср, 07/10/2015 - 17:07
Здравствуйте!
Помогите разрешить задачу. Купили плату 2С42М исп.1. Имеется соответствующая бирочка (исп.1) на разїёме платы. Плату установили согласно инструкции в нижний ряд корзины стойки 2С42.
На экране:
На нажатие кнопок пульта никак не реагирует. На кнопку "Сброс" на плате тоже никак не реагирует. Полностью висит.
Попытки связаться через терминальную программу "КОНФИГУРАТОР МОДУЛЯ 2С42М" как с версией 1 тоже к успеху не привели.
Потом поставили в программе:
И о, чудо связь появилась. Можно в ней создать конфигурацию, сохранить и считать её из платы.
Что-же это получается? Нам подсунули плату исп. 2?
Требовать замены? Или можно исправить ситуацию на месте?
Чт, 08/10/2015 - 08:21
#1
Здравствуйте.
У Вас модуль 2С42М исполнение 1 (версия платы вторая). Все правильно.
Исполнения 1 и 2 определяют модификации модуля 2С42М. Исполнение 1 - для установки в нижний ряд, исполнение 2 - для установки в верхний ряд. 2С42М v1 и v2 - это версии самого изделия. В версии 2 появились некоторые дополнительные функции (например интерфейс связи Ethernet). На скриншоте программы вы обвели выбор интерфейса связи (в данном случае USB для модуля 2С42М v2). Номер версии устройства отражен так же в нумерации версий программного обеспечения в первой цифре версии модуля (на Вашем верхнем фото МОД. 2С42М V02.00.34).
После включения модуль "висеть" не должен. Попробуйте подать питание на модуль, предварительно нажав кнопку HALT.
Возможно Вы уже записали какое-то некорректное ПМО и оно исполняется без вывода информации на БОСИ.
Чт, 08/10/2015 - 12:42
#2
Спасибо за разъяснения.
Восстановили корзину как было - клава тоже не работает. Будем пока разбираться.
Кстати, на сайте у вас в центре загрузки висит уже устаревший конфигуратор модуля 2С42М v1.92 В нём прошивка м 2.00.30 а в нашей плате была 2.00.34. Была, потому, что уже нету... Пробовали обновить ПО конфигуратором с вашего сайта и теперь у нас v 2.00.30.
Если это какое-то критичное обновление, вышлите, пожалуйста, новый конфигуратор. :)
Пнд, 12/10/2015 - 16:47
#3
Выяснили, что при установке платы 2С42М почему-то засаживается напряжение 5В. на блоке питания СН-16М (5 место). На подобном (ранее модернизированном) станке стоит блок СН-16М1 (питание только для зарядки аккумулятора).
Роем дальше...
Чт, 15/10/2015 - 12:15
#4
Убедились, что плата неисправна. Засаживает она своим разъёмом генмонтажную корзину. Странно всё это. Платы у производителя проверку проходят? А может всё-таки плата не версии 1 ? Смущает ещё и отсутствие 15-пинового разъёма на лицевой стороне.
Чт, 15/10/2015 - 12:44
#5
К сожалению, ошибка монтажа. Платы, естеставенно, проходят выходной контроль, но на такую проблему тесты рассчитаны не были. Мы исправим эту ситуацию.

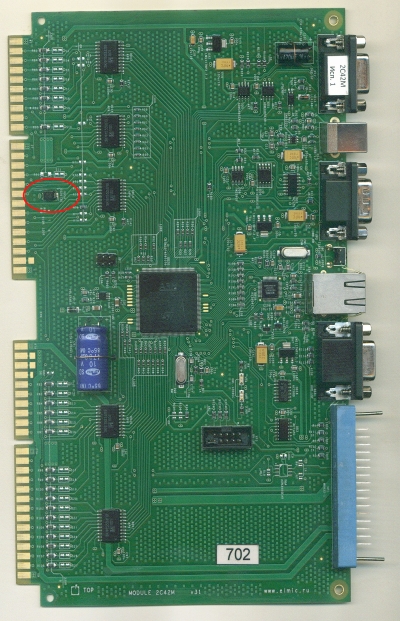

Вам необходимо снять диод VD14 (обведен на фото). Разумеется, все гарантийные обязательства сохраняются.
Приносим наши извинения.
Пт, 16/10/2015 - 07:53
#6
Диод выпаяли. Плата заработала. Перелопачены две стойки ЧПУ и убита неделя рабочего времени...
