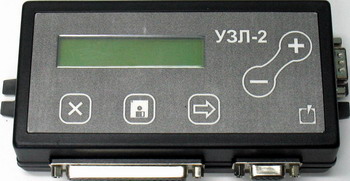

Устройство замены ленты УЗЛ-2

ImageПрименяется для модернизации станков с ЧПУ на металлообрабатывающих предприятиях
* Одновременно заменяет фотосчитывателль и перфоратор
* Не требует вмешательства в конструкцию и программное обеспечение станка.

Назначение устройства
УЗЛ-2 выполняет те же функции, что перфоратор и фотосчитыватель, и полностью эмулирует их работу. Внедрение УЗЛ-2 не требует никаких доработок стойки ЧПУ, кабели устройства подключаются к тем же разъемам, к которым подключаются кабели от фотосчитывателя и перфоратора. После установки УЗЛ-2 загрузка управляющих программ происходит из сменных модулей памяти (СМП), которые подключаются к устройству.
Сменный модуль памяти представляет собой электронный носитель информации, емкость которого соответствует 1500 м перфоленты. Запись управляющей программы в сменный модуль памяти производится с персонального компьютера при помощи программатора, либо со стойки ЧПУ в режиме записи на перфоратор.
Программное обеспечение программатора позволяет отображать и редактировать УП с различными видами кодировок. При частом внесении изменений в управляющие программы компьютер можно подключить напрямую к нескольким стойкам оснащенным УЗЛ-2. Это позволит существенно сократить время, необходимое для переноса УП от ПК к стойке и обратно. Для подключения необходим преобразователь интерфейса RS23-RS485. Максимальное расстояние между станком и ПК составляет 1000 м. Подключение производится двухжильным кабелем. УЗЛ-2 позволят также работать без ПК. В этом случае редактирование УП производится средствами УЧПУ.
Технические характеристики
Габаритные размеры 153x81x40 мм
Напряжение питания 5 В
Количество УЗЛ-2 подключаемых на один преобразователь интерфейса до 32
Скорость обмена данными по сети до 115 Кб/с
Поддерживаемые режимы эмуляции фотосчитывателя - непрерывный
- старт-стопный (построчный) - RS232 xon/xoff CTS/RTS
