Блок управления Поток UIS

Устройство "Поток UISпредназначено для проверки объемной производительности насос-форсунок (UI) и насосных секций (UP).

Скачать Руководство по эксплуатации и Программное обеспечение Вы можете в Центре загрузки.




Устройство обеспечивает:
- активацию электромагнитных легковых (14 В) и грузовых (28 В) насос-форсунок;
- активацию пьезоэлектрических насос-форсунок;
- активацию 4-х контактных (Delphi E3) насос-форсунок;
- измерение времени срабатывания электрического клапана (BIP);
- измерение быстродействия распылителя;
- измерение давления, создаваемого в насос-форсунке;
- встроенные в устройство тестпланы Bosch для насос-форсунок и насосных секций;
- определение угла опережения и угла впрыска при помощи энкодера;
- измерение частоты вращения двигателя стенда;
- управление частотой вращения двигателя стенда;
- управление направлением вращения двигателя насоса;
- управление шторкой-задвижкой перекрывающей подачу тестовой жидкости в мерный блок (поддерживается 3 типа исполнительных механизмов: привод центрального замка автомобиля, один электромагнит, два электромагнита (коромысло));
- измерение температуры тестовой жидкости (до 15 цифровых датчиков);
- управление нагревателем и охладителем тестовой жидкости;
- управление пускателем топливоподкачивающего насоса;
- аппаратная и программная защита от перегрузки по току канала управления насос-форсунками;
- создание пользовательских тестпланов;

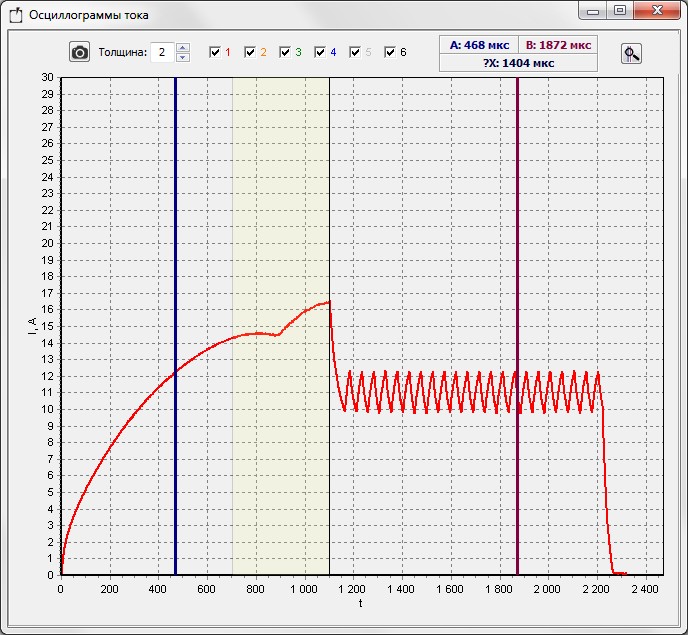

- отображение осциллограмм тока для электромагнитных форсунок  и осциллограмм напряжения для пьезоэлектрических форсунок в режиме реального времени;
- формирование отчёта и печать результатов диагностирования;
- возможность беспроводного подключения к ПК при помощи WiFi-роутера;
- возможность подключения к ПК по USB и Ethernet.

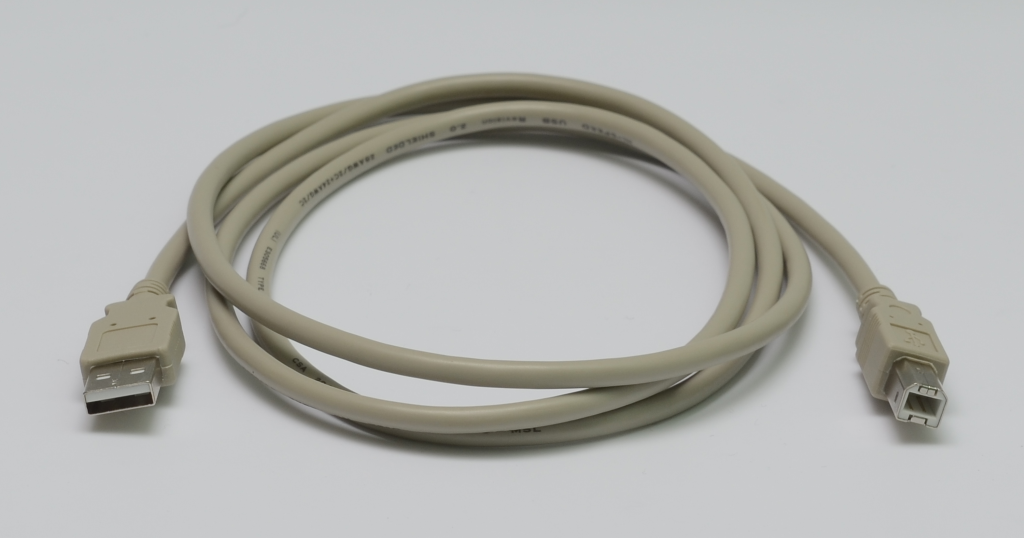

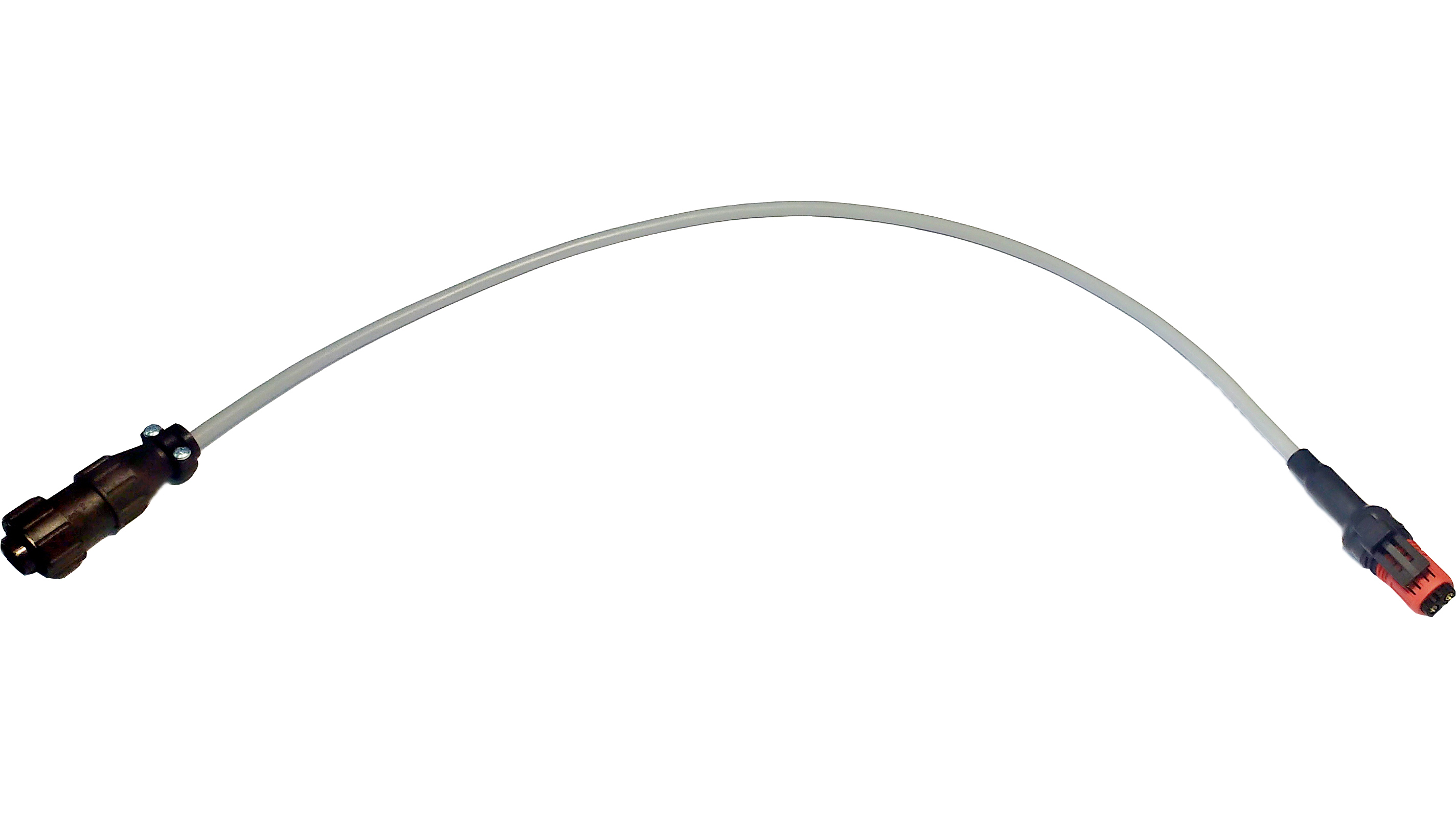

Комплект кабелей:
 Image Image Image
 Image Image Image
 Image Image

Программное обеспечение:
Image Image Image
График LoadCell

Внешний вид устройства:
Image Image
